Балка двотаврова 18 м/п

Двотавр або двотаврова балка - елемент складної конструкції, який дозволяє перерозподілити навантаження з одних частин споруди на інші.





























Балка двотаврова за своєю формою схожа на з'єднані букви «Т». Вони називаються «таври» і утворюють «двотавр».

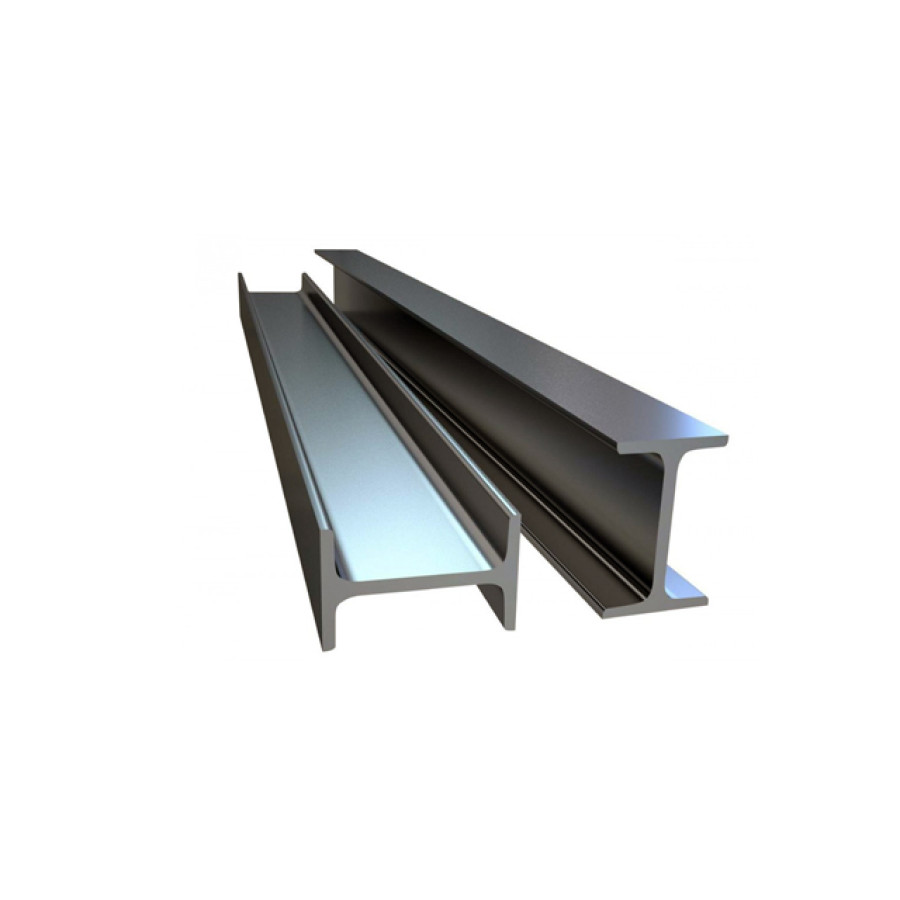

Балка двотаврова





























Найбільш широке застосування ця конструкція отримала у виробництві автомобілів і будівництві. Її встановлюють в перекриттях будівель і підземних споруд. Завдяки двотавровим балках відбувається перерозподіл маси конструкції, що надає їй високу міцність і надійність.





























Сортамент двотаврових балок














Двотаврові балки відрізняються якістю використовуваної сталі, розмірами, ціною.





























Балки можуть мати полки з ухилом або паралельні.





























Балки з ухилом бувають:





























звичайні - з кутом з 6% -12%, що визначається ГОСТом 8239-89;














спеціальні - зі збільшеним кутом ухилу, який необхідний для застосування в певних сферах, стандартизована балка двотаврова ГОСТом 19425-74.














Серед спеціальних двотаврових балок виділяються:





























маркуванням «М» - нахил внутрішніх полиць до 12%, застосовуються на підвісних шляхах;














маркуванням «С» - ухил граней до 16%, для стовбурів шахт.














Паралельні двотаврові балки бувають наступних видів:





























Б - нормальні;














Д - середня полку;














К - колоннобразная;














У - вузька полку;














Ш - широка полку.














Основні метричні характеристики двутавра:





























товщина стінки;














висота балки;














товщиною і шириною полиць.














Метричні параметри балок вказані в Гості 8239-72.





























Кожна балка отримує порядковий номер, що позначає її висоту:





























двутавр 16 - висота 160 мм;














двутавр 18 - 180 мм;














двутавр 20 - 200 мм;














балка двотаврова 24 - 240 мм.














Особливу увагу при виборі потрібно звернути на товщину полиці. Для двотаврових балок з похилими гранями дана величина є змінною і її визначають як середню товщину полиці. Окрема характеристика, необхідна для розрахунку - вага погонного метра або теоретична вага балки двотаврової.





























Довжина балок - від 4 до 12 метрів:





























мірна;














немірна;














кратна мірної.
