Балка двотаврова 14 м/п

Двотавр або двотаврова балка - елемент складної конструкції, який дозволяє перерозподілити навантаження з одних частин споруди на інші.

































Балка двотаврова за своєю формою схожа на з'єднані букви «Т». Вони називаються «таври» і утворюють «двотавр».

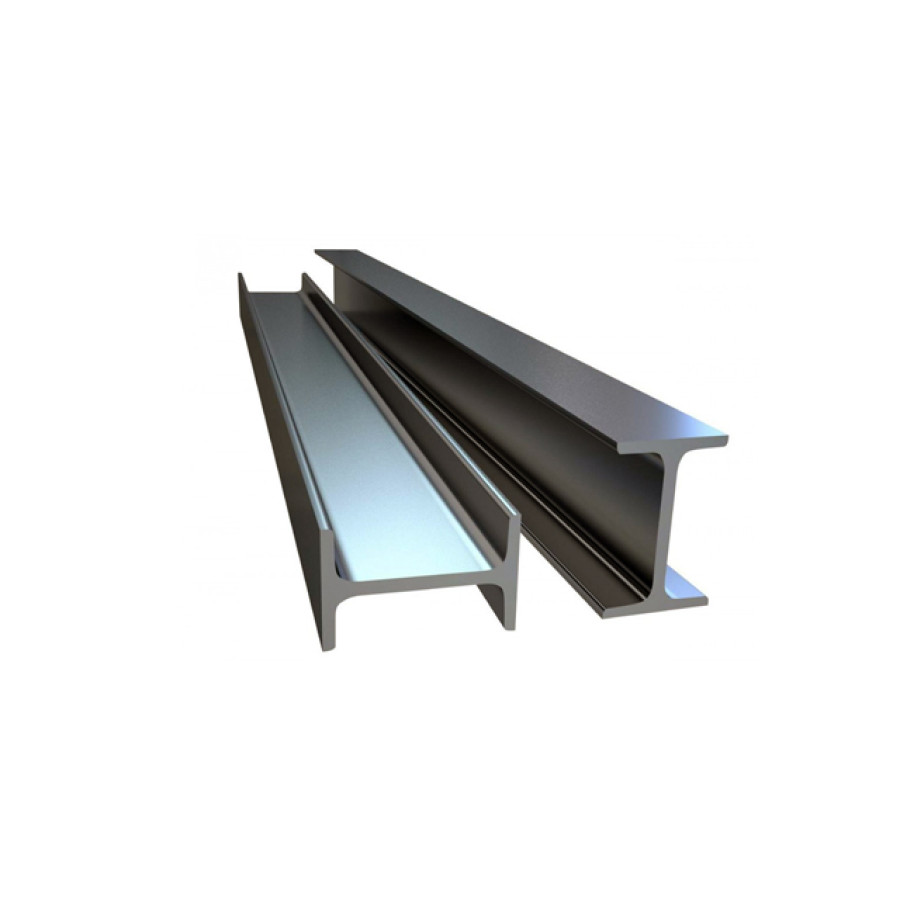

Балка двотаврова

































Найбільш широке застосування ця конструкція отримала у виробництві автомобілів і будівництві. Її встановлюють в перекриттях будівель і підземних споруд. Завдяки двотавровим балках відбувається перерозподіл маси конструкції, що надає їй високу міцність і надійність.

































Сортамент двотаврових балок
















Двотаврові балки відрізняються якістю використовуваної сталі, розмірами, ціною.

































Балки можуть мати полки з ухилом або паралельні.

































Балки з ухилом бувають:

































звичайні - з кутом з 6% -12%, що визначається ГОСТом 8239-89;
















спеціальні - зі збільшеним кутом ухилу, який необхідний для застосування в певних сферах, стандартизована балка двотаврова ГОСТом 19425-74.
















Серед спеціальних двотаврових балок виділяються:

































маркуванням «М» - нахил внутрішніх полиць до 12%, застосовуються на підвісних шляхах;
















маркуванням «С» - ухил граней до 16%, для стовбурів шахт.
















Паралельні двотаврові балки бувають наступних видів:

































Б - нормальні;
















Д - середня полку;
















К - колоннобразная;
















У - вузька полку;
















Ш - широка полку.
















Основні метричні характеристики двутавра:

































товщина стінки;
















висота балки;
















товщиною і шириною полиць.
















Метричні параметри балок вказані в Гості 8239-72.

































Кожна балка отримує порядковий номер, що позначає її висоту:

































двутавр 16 - висота 160 мм;
















двутавр 18 - 180 мм;
















двутавр 20 - 200 мм;
















балка двотаврова 24 - 240 мм.
















Особливу увагу при виборі потрібно звернути на товщину полиці. Для двотаврових балок з похилими гранями дана величина є змінною і її визначають як середню товщину полиці. Окрема характеристика, необхідна для розрахунку - вага погонного метра або теоретична вага балки двотаврової.

































Довжина балок - від 4 до 12 метрів:

































мірна;
















немірна;
















кратна мірної.
